Warum sind Spaltmaße für deutsche Hersteller so heilig und was sagen sie über Qualität aus?

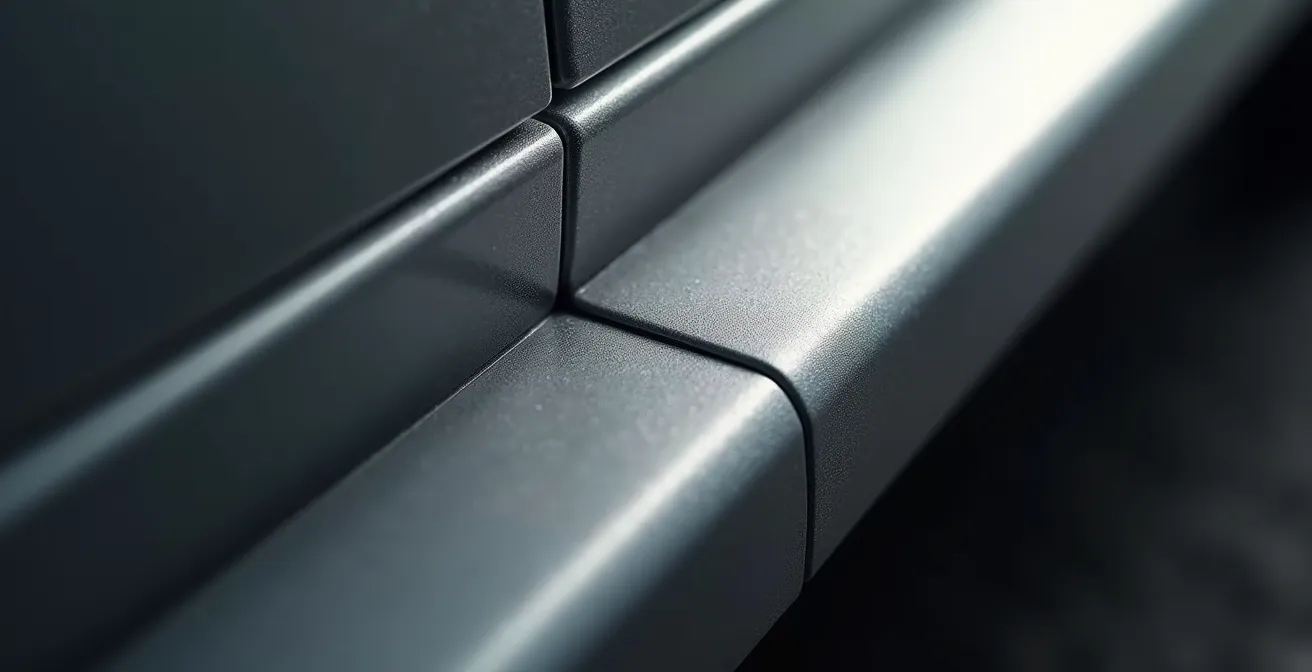

Jeder qualitätsbewusste Autokäufer kennt das Ritual: Man umrundet das Fahrzeug, lässt den Blick über die Karosserie gleiten und prüft mit fast schon detektivischem Gespür die Fugen zwischen Türen, Hauben und Kotflügeln. Ein enges, absolut gleichmäßiges Spaltmaß vermittelt sofort ein Gefühl von Wertigkeit und Präzision. Doch diese Faszination für den Millimeter ist weit mehr als eine ästhetische Marotte deutscher Ingenieure. Sie ist die sichtbare Spitze eines gewaltigen Eisbergs, der die gesamte Philosophie der automobilen Qualitätsproduktion in Deutschland ausmacht. In einer Branche, die allein in Deutschland laut aktuellen Zahlen des VDA rund 772.900 Menschen beschäftigt, ist Präzision kein Luxus, sondern die Grundlage des Geschäftsmodells.

Die gängige Meinung besagt, dass gute Spaltmaße einfach nur „gut aussehen“. Das ist nicht falsch, aber es greift dramatisch zu kurz. In meiner Arbeit als Qualitätsingenieur im Karosseriebau sehe ich jeden Tag, dass ein Spaltmaß nicht gestaltet, sondern verdient wird. Es ist das Endresultat tausender unsichtbarer Entscheidungen, Berechnungen und Prozesse. Aber was, wenn die wahre Bedeutung der Spaltmaße nicht in ihrer Sichtbarkeit liegt, sondern in dem, was sie über die unsichtbaren Systeme eines Herstellers verraten? Was, wenn sie das Fieberthermometer der industriellen Gesundheit sind, das anzeigt, wie gut die Toleranzrechnung, die Prozessfähigkeit und die Steuerung der globalen Lieferketten wirklich funktionieren?

Dieser Artikel nimmt Sie mit in die Welt des Karosseriebaus. Wir werden nicht an der Oberfläche bleiben, sondern in die Tiefe gehen. Sie werden verstehen, warum ein Handschuhfach schief sein kann, obwohl jedes Einzelteil für sich perfekt ist. Sie werden erfahren, warum das Geräusch einer schließenden Tür eine sorgfältig komponierte Symphonie ist und warum ein Serienauto niemals die radikale Ästhetik eines Concept Cars erreicht. Am Ende werden Sie ein Auto mit anderen Augen sehen – nicht nur als Ansammlung von Blech und Technik, sondern als das Ergebnis eines systemischen Qualitätsanspruchs, bei dem der Zehntelmillimeter über alles entscheidet.

Um diese tiefgreifenden Zusammenhänge zu verstehen, beleuchten wir die entscheidenden Aspekte der Qualitätsfertigung Schritt für Schritt. Der folgende Überblick führt Sie durch die zentralen Fragen, die den Unterschied zwischen guter und exzellenter Automobilproduktion ausmachen.

Wie summieren sich Fertigungstoleranzen zu einem schiefen Handschuhfach?

Ein leicht schief sitzender Handschuhfachdeckel ist ein klassisches Ärgernis, das die wahrgenommene Qualität eines Innenraums sofort mindert. Die Ursache ist jedoch selten ein einzelnes fehlerhaftes Teil. Vielmehr ist es das Ergebnis eines Phänomens, das wir Ingenieure die „Toleranzkette“ oder „Toleranz-Stack-up“ nennen. Jedes Bauteil – vom Armaturenbrettträger über die Scharniere bis hin zum Deckel selbst – wird mit einer zulässigen Fertigungstoleranz produziert. Das heißt, es darf minimal größer oder kleiner sein als das exakte Nennmaß. Für sich genommen sind diese Abweichungen unsichtbar und unbedeutend.

Das Problem entsteht, wenn sich diese minimalen Abweichungen in die gleiche Richtung addieren. Wenn der Träger an der Obergrenze seiner Toleranz liegt, das Scharnier ebenfalls und der Deckel an seiner Untergrenze, kann die Summe dieser kleinen, erlaubten Fehler zu einer sichtbaren Fehlausrichtung führen. Die Kunst der Qualitätsfertigung besteht darin, diese Toleranzketten zu berechnen und zu beherrschen. Hierfür nutzen wir standardisierte Systeme wie das weltweit anerkannte ISO 286-System, das die Passungen zwischen Bauteilen exakt definiert. Ein Ansatz ist das „Einheitsbohrungssystem“, bei dem die Bohrung als fixes Referenzmaß dient und die Welle (oder der Bolzen) in ihrer Toleranz angepasst wird, um die gewünschte Passung – sei es Spiel, Übermaß oder Übergang – zu erzielen.

Ein perfektes Spaltmaß am Handschuhfach ist also kein Zufall. Es ist der Beweis, dass der Hersteller nicht nur jedes Einzelteil, sondern das Zusammenspiel aller Teile im System beherrscht. Es zeigt, dass die Prozessfähigkeit der gesamten Fertigungskette so hoch ist, dass sich selbst über hunderte von unsichtbaren Komponenten hinweg keine sichtbaren Fehler summieren.

Warum das „Tür-Zuschlagen-Geräusch“ von Sounddesignern komponiert wird?

Schließen Sie die Augen und stellen Sie sich das Geräusch einer schließenden Autotür vor. Ein sattes, tiefes „Thump“ signalisiert Solidität und Sicherheit. Ein klapperndes, blechernes Geräusch hingegen schreit nach billiger Fertigung. Diese auditive Wahrnehmung ist ein zentraler Bestandteil der Anmutungsqualität – der subjektiven Qualität, die ein Kunde mit allen Sinnen erfährt. Und sie ist alles andere als ein Zufallsprodukt. Spezialisierte Akustik-Ingenieure, auch Sounddesigner genannt, komponieren dieses Geräusch mit derselben Akribie wie ein Musiker eine Melodie.

Das Ziel ist ein Klang, der Frequenzen im tiefen Bereich (ca. 50-100 Hz) betont, da diese vom menschlichen Ohr als solide und sicher empfunden werden. Hohe, klirrende Frequenzen werden gezielt eliminiert. Dies geschieht durch ein komplexes Zusammenspiel von Faktoren: die Masse der Tür, die Steifigkeit der Karosseriestruktur, die exakte Form und das Material der Türdichtungen sowie die Mechanik des Schlosses. Jedes Element wird so aufeinander abgestimmt, dass beim Schließen die gewünschte Klangsignatur entsteht. Selbst die kleinen Gummipuffer in der Tür sind präzise positioniert, um unerwünschte Vibrationen zu dämpfen.

Dieser Aufwand zeigt, wie tief der Qualitätsanspruch geht. Es geht nicht nur darum, dass die Tür dicht ist und funktioniert. Es geht darum, dass selbst ein alltäglicher Vorgang ein positives, wertiges Gefühl vermittelt. Wie Dieter Dirksen von der Prüfplanung im Volkswagen-Werk Emden betont, ist dies Teil einer übergeordneten Philosophie, die auch die sichtbare Präzision umfasst.

Bei Volkswagen legen wir großen Wert auf Präzision und Qualität unserer Fahrzeuge. Ein typisches Merkmal dafür sind exakte Spalt- und Bündigkeitsmaße.

– Dieter Dirksen, Prüfplanung Volkswagen-Werk Emden

Das satte Türgeräusch und das perfekte Spaltmaß sind zwei Seiten derselben Medaille: Sie sind das hör- und sichtbare Ergebnis einer Ingenieurskunst, die noch den kleinsten Aspekt der Fahrzeugerfahrung gezielt gestaltet.

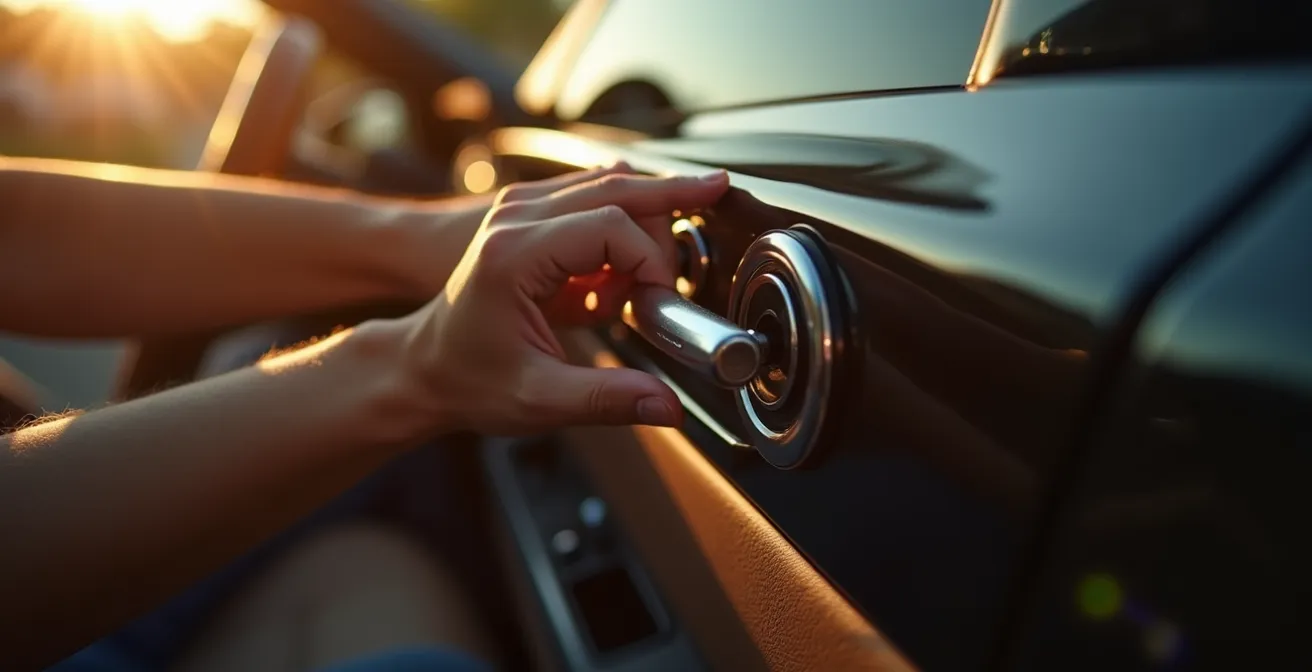

Die mechanische Präzision des Türschlosses, die Beschaffenheit der Dichtungen und die strukturelle Integrität der Tür selbst arbeiten zusammen, um jenes befriedigende Schließgeräusch zu erzeugen, das wir unbewusst mit hoher Qualität assoziieren. Jedes Detail zählt für die perfekte akustische Signatur.

Concept Car vs. Realität: Warum sehen Serienautos nie so gut aus wie auf der Messe?

Automessen sind die großen Bühnen der Automobilwelt. Dort glänzen Concept Cars mit riesigen Rädern, hauchdünnen Dachsäulen, versenkbaren Türgriffen und radikalen Proportionen. Jahre später rollt das Serienmodell zum Händler – und die Enttäuschung ist oft groß. Die Räder sind kleiner, die Spiegel klobiger, und die aufregenden Linien wurden geglättet. Warum dieser Kompromiss? Der Grund liegt in der unerbittlichen Kollision von Designvision und Produktionsrealität. Ein Concept Car ist ein handgefertigtes Einzelstück, das nur einem Zweck dient: Emotionen zu wecken. Es muss weder sicher, noch praktisch, noch bezahlbar sein.

Das Serienauto hingegen muss einen Spagat zwischen hunderten von Anforderungen meistern. Da sind zunächst die Homologationsvorschriften: Gesetzliche Vorgaben für Crashsicherheit, Fußgängerschutz und Beleuchtung diktieren die Höhe der Motorhaube, die Größe der Scheinwerfer und die Form der Stoßfänger. Die dünnen Kameras eines Concept Cars müssen klobigen, vorschriftsmäßigen Seitenspiegeln weichen. Die filigranen Dachsäulen müssen massiver werden, um bei einem Überschlag das Dach zu stützen.

Dann kommt die Fertigbarkeit. Extreme Karosseriepressungen, die für ein handgefertigtes Showcar möglich sind, lassen sich in der Massenproduktion nicht prozesssicher oder nur zu horrenden Kosten umsetzen. Exotische Materialien werden durch bewährte und kostengünstigere Alternativen ersetzt. Und schließlich die Kosten: Jedes Bauteil, von der Schraube bis zum Scheinwerfer, wird auf den Cent genau kalkuliert. Die spektakulären 23-Zoll-Räder des Konzepts werden durch alltagstauglichere und günstigere 19-Zoll-Räder ersetzt. Der Weg vom Concept Car zur Serie ist also kein Verrat am Design, sondern ein hochkomplexer Optimierungsprozess, bei dem die ursprüngliche Idee an die Gesetze der Physik, der Bürokratie und der Betriebswirtschaft angepasst wird.

Die „Kinderkrankheiten“ der ersten Serie: Warum Sie nie ein Auto im ersten Modelljahr kaufen sollten

Der Kauf eines komplett neu entwickelten Automodells direkt nach Markteinführung gleicht oft dem eines Betatesters. Knarzende Verkleidungen, Software-Fehler oder unzuverlässige Assistenzsysteme – die Liste der potenziellen „Kinderkrankheiten“ ist lang. Doch warum treten diese Probleme auf, obwohl die Fahrzeuge intensiv getestet wurden? Der Grund liegt im Unterschied zwischen der Vorserien- und der Großserienfertigung. In der Vorserie werden Fahrzeuge noch unter laborähnlichen Bedingungen von hochqualifizierten Teams montiert. Jedes Problem wird sofort analysiert und behoben.

Mit dem Anlauf der Massenproduktion ändert sich alles. Die Taktzeiten werden drastisch verkürzt, tausende Mitarbeiter an den Bändern müssen neue Handgriffe lernen, und hunderte Zulieferer müssen erstmals riesige Stückzahlen in konstanter Qualität liefern. In dieser Phase ist die Prozessfähigkeit noch nicht auf ihrem Höhepunkt. Kleine Abweichungen in den Zulieferteilen, minimale Ungenauigkeiten in den neuen Fertigungsrobotern oder schlicht menschliche Fehler bei neuen, ungewohnten Montageschritten können zu Problemen führen, die in der Vorserie nicht auftraten. Es ist ein Wettlauf gegen die Zeit: Während die Produktion hochfährt, arbeitet das Qualitätsteam fieberhaft daran, diese Anlaufschwierigkeiten zu identifizieren und die Prozesse zu stabilisieren.

Erfahrene Autokäufer warten daher oft bewusst sechs bis zwölf Monate nach der Markteinführung. In dieser Zeit hat der Hersteller die größten „Kinderkrankheiten“ durch Software-Updates und Anpassungen in der Produktion meist ausgemerzt. Der Kauf eines Modells aus dem zweiten Produktionsjahr bedeutet in der Regel ein deutlich ausgereifteres und zuverlässigeres Fahrzeug zu erhalten. Die Qualitätssicherung ist ein kontinuierlicher Prozess, der erst unter den realen Bedingungen der Massenfertigung seine volle Wirkung entfaltet.

Wie stellt ein OEM sicher, dass das Zulieferteil aus Osteuropa perfekt passt?

Die moderne Automobilproduktion ist ein globales Puzzle. Das Scheinwerfergehäuse kommt vielleicht aus Tschechien, der Kabelbaum aus Rumänien und das Steuergerät aus Ungarn. Wie stellt ein deutscher Premiumhersteller (Original Equipment Manufacturer, OEM) also sicher, dass all diese Teile am Ende in Ingolstadt oder Stuttgart perfekt zusammenpassen? Die Antwort lautet: durch einen unnachgiebigen, kaskadierenden Qualitätsprozess, der weit über die eigenen Werkstore hinausreicht. Der OEM agiert nicht als bloßer Kunde, sondern als oberster Taktgeber eines strengen Qualitätsregelkreises.

Das Fundament bilden die Standards des Verbands der Automobilindustrie (VDA). Diese definieren nicht nur die technischen Spezifikationen für ein Bauteil, sondern den gesamten Prozess seiner Entstehung – von der Entwicklung über die Produktion bis zur Auslieferung. Jeder Zulieferer, der für einen deutschen OEM arbeiten möchte, muss nachweisen, dass er diese Prozesse beherrscht. Dies wird in regelmäßigen, strengen Audits überprüft. Doch das System geht noch einen Schritt weiter.

Am Ende zählt nur das Ergebnis am Messpunkt. Bevor ein Zulieferteil in die Serienproduktion geht, werden Musterteile mittels hochpräziser 3D-Koordinatenmessmaschinen vermessen. Jeder Zehntelmillimeter Abweichung wird dokumentiert. Erst wenn das Teil wiederholt und prozesssicher innerhalb der vorgegebenen, oft extrem engen Toleranzfenster gefertigt werden kann, erhält es die finale Freigabe. So wird sichergestellt, dass das Teil aus Osteuropa genauso perfekt passt wie ein Teil, das direkt neben dem Montageband gefertigt wurde.

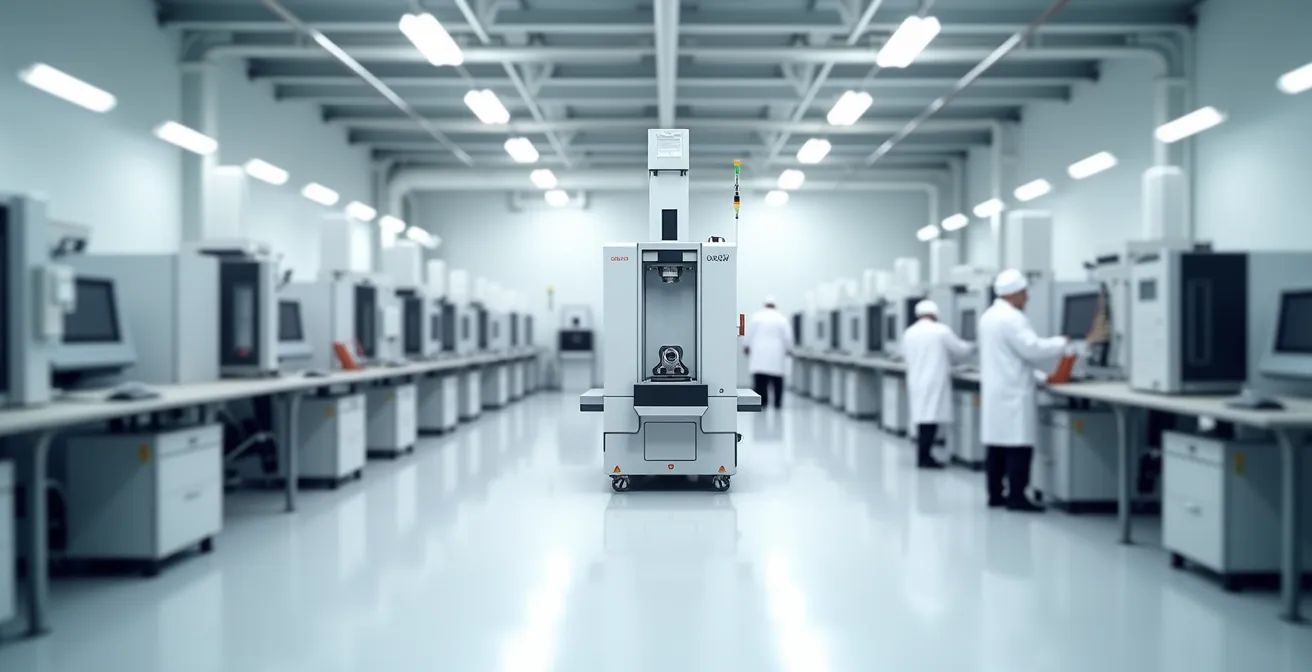

In modernen Qualitätslaboren wird jedes Zulieferteil einer strengen Prüfung unterzogen. Koordinatenmessmaschinen tasten die Bauteile an hunderten von Punkten ab, um sicherzustellen, dass jede Dimension exakt den Vorgaben entspricht und eine perfekte Passform in der Endmontage gewährleistet ist.

Warum die Toleranzfertigung bei Standardteilen den entscheidenden Vorteil bringt?

Während bei sichtbaren Karosserieteilen um jeden Zehntelmillimeter gerungen wird, verfolgt man bei unsichtbaren Standardteilen wie Schrauben, Lagern oder Dichtungen eine andere, aber ebenso wichtige Strategie: die standardisierte Toleranzfertigung. Der entscheidende Vorteil liegt hier nicht in der maximalen, sondern in der garantierten und wirtschaftlichen Präzision. Es geht um das Prinzip der Austauschbarkeit, das die moderne Massenproduktion überhaupt erst ermöglicht.

Stellen Sie sich vor, jede M8-Schraube hätte ein leicht anderes Gewinde. Die Montage wäre ein Albtraum und Reparaturen unmöglich. Durch die Definition klarer Toleranzfelder nach internationalen Normen (wie ISO 286) kann ein Hersteller Millionen von Schrauben bei verschiedenen Lieferanten bestellen und sich darauf verlassen, dass jede einzelne in jedes entsprechende Gewinde passt. Dieses Prinzip senkt die Kosten dramatisch. Anstatt jedes Teil individuell anzupassen, können standardisierte Komponenten in riesigen Mengen und damit sehr günstig produziert und automatisiert verbaut werden.

Die Toleranzfertigung bei Standardteilen ist somit das Rückgrat der Effizienz. Sie schafft eine verlässliche Basis, auf der die komplexeren Baugruppen aufbauen können. Ein weiterer Aspekt ist die definierte Funktionalität. Bei einer Lagerpassung entscheidet die Toleranz darüber, ob sich ein Bauteil leicht drehen lässt (Spielpassung) oder fest sitzt (Presspassung). Durch die präzise Steuerung dieser Toleranzen wird die Funktion des Bauteils ohne aufwändige Nacharbeit sichergestellt. Die intelligente Festlegung von Toleranzen ist also ein ständiger Balanceakt: So präzise wie nötig, um die Funktion und Qualität zu garantieren, aber so großzügig wie möglich, um die Kosten in der Fertigung niedrig zu halten. Ein zu enges, unnötiges Toleranzfeld bei einem einfachen Bauteil würde die Produktionskosten ohne jeden Mehrwert für den Kunden in die Höhe treiben.

Maßstab 1:Wie Rennsport-Technologie den Verbrauch Ihres PKW um bis zu 15 % senkt?

Der Rennsport ist seit jeher das ultimative Entwicklungslabor der Automobilindustrie. Nirgendwo ist der Druck, maximale Leistung bei minimalem Gewicht zu erzielen, größer. Eine der wichtigsten Technologien, die aus dem Motorsport in die Serienproduktion übergeschwappt ist, ist der intelligente Leichtbau. Jedes Kilogramm, das ein Auto weniger wiegt, senkt den Verbrauch und verbessert die Fahrdynamik. Technologien wie der Einsatz von Kohlefaser (Carbon), hochfesten Aluminiumlegierungen und Magnesium sind heute nicht mehr nur Formel-1-Boliden vorbehalten.

Ein Chassis in Alu-Carbon-Hybridbauweise, wie es in vielen Sport- und Premiummodellen zu finden ist, kann im Vergleich zu einer reinen Stahlkarosserie eine Gewichtsersparnis von weit über 100 kg bringen. Das wirkt sich direkt auf den Verbrauch aus: Als Faustregel gilt, dass 100 kg weniger Gewicht den Kraftstoffverbrauch um etwa 0,3 bis 0,5 Liter pro 100 km senken. Bei einem Durchschnittsverbrauch von 8 l/100km kann allein der Leichtbau also bereits eine Einsparung von rund 5 % bewirken. Kombiniert mit anderen Effizienzmaßnahmen aus dem Rennsport, wie reibungsoptimierten Motorkomponenten oder einer ausgefeilten Aerodynamik (z.B. aktiven Luftklappen), sind Verbrauchsreduktionen von bis zu 15 % im Vergleich zu älteren Konstruktionen absolut realistisch.

Doch dieser Technologietransfer hat auch eine Kehrseite, die uns direkt zu unserem Kernthema der Fertigungsqualität zurückführt. Die Verarbeitung dieser exotischen Materialien stellt völlig neue Anforderungen an die Produktion. Carbon und Aluminium lassen sich nicht einfach wie Stahl schweißen. Sie erfordern spezielle Klebe- und Nietverfahren. Zudem haben diese Materialien völlig unterschiedliche Wärmeausdehnungskoeffizienten. Eine Karosserie, die bei Raumtemperatur perfekte Spaltmaße hat, kann sich bei 40 Grad Sonneneinstrahlung oder -20 Grad im Winter verziehen. Die Beherrschung dieser Materialkombinationen in der Massenproduktion ist die höchste Disziplin des modernen Karosseriebaus und ein weiterer Beweis für systemische Qualität.

Warum kostet der Parkrempler bei Ihrem Alu-Carbon-Hybrid-Chassis plötzlich 5.000 €?

Die innovativen Materialien, die dank des Rennsports den Verbrauch senken und die Sicherheit erhöhen, haben eine unliebsame Konsequenz: Sie machen Reparaturen extrem komplex und teuer. Ein Parkrempler, der bei einer alten Stahlkarosserie für wenige hundert Euro vom Beulendoktor gerichtet werden konnte, kann bei einem modernen Alu-Carbon-Hybrid-Chassis schnell einen wirtschaftlichen Totalschaden bedeuten. Der Grund liegt in den grundlegend anderen Materialeigenschaften und den dafür erforderlichen Verarbeitungstechniken.

Stahl ist verformbar. Eine Delle kann oft herausgezogen, gespachtelt und neu lackiert werden. Aluminium ist deutlich spröder und hat ein schlechteres „Formgedächtnis“. Eine Delle herauszuziehen ist oft nicht möglich, da das Material eher reißt. Schweißarbeiten an Aluminium erfordern spezielle Ausrüstung und hochqualifiziertes Personal, da das Material die Wärme viel schneller leitet und die Gefahr des Verzugs enorm ist. Oftmals bleibt nur der komplette Austausch des beschädigten Teils, z. B. eines ganzen Kotflügels oder einer Tür.

Noch dramatischer ist es bei Kohlefaser (Carbon). Dieses Material ist extrem zug- und reißfest, aber es ist nicht verformbar. Bei einem Aufprall bricht oder delaminiert es. Eine Reparatur durch Ausbeulen ist ausgeschlossen. Beschädigte Carbon-Teile müssen fast immer komplett ersetzt werden. Hinzu kommt, dass in modernen Karosserien unzählige Sensoren für Assistenzsysteme (Parksensoren, Radar, Kameras) integriert sind, die nach einer Reparatur neu kalibriert werden müssen. Diese Kombination aus teuren Ersatzteilen, speziellen Werkzeugen und hochqualifizierter Arbeit treibt die Reparaturkosten in die Höhe. Die 5.000 € für einen scheinbar kleinen Schaden sind also der Preis für den technologischen Fortschritt, der in der Karosserie steckt.

Letztendlich zeigt sich die wahre Qualität eines Fahrzeugs nicht nur im glänzenden Lack im Showroom, sondern auch in der durchdachten Konstruktion, die eine langanhaltende Präzision gewährleistet. Wenn Sie das nächste Mal ein Auto bewerten, achten Sie auf die Spaltmaße – aber sehen Sie sie nicht nur als ästhetisches Detail, sondern als Zeugnis der dahinterstehenden Ingenieurskunst. Um diese Prinzipien in die Praxis umzusetzen, besteht der nächste logische Schritt darin, eine fundierte Bewertung potenzieller Fahrzeuge auf Basis dieser tieferen Qualitätsmerkmale vorzunehmen.
